Артикул | VZ6705 |
---|---|
Единица | штука |
Вводное напряжение, В | ~85...242В |
Размер: ширина (мм) | 90,2 |
Размер: глубина (мм) | 53,3 |
Размер: высота (мм) | 57,5 |

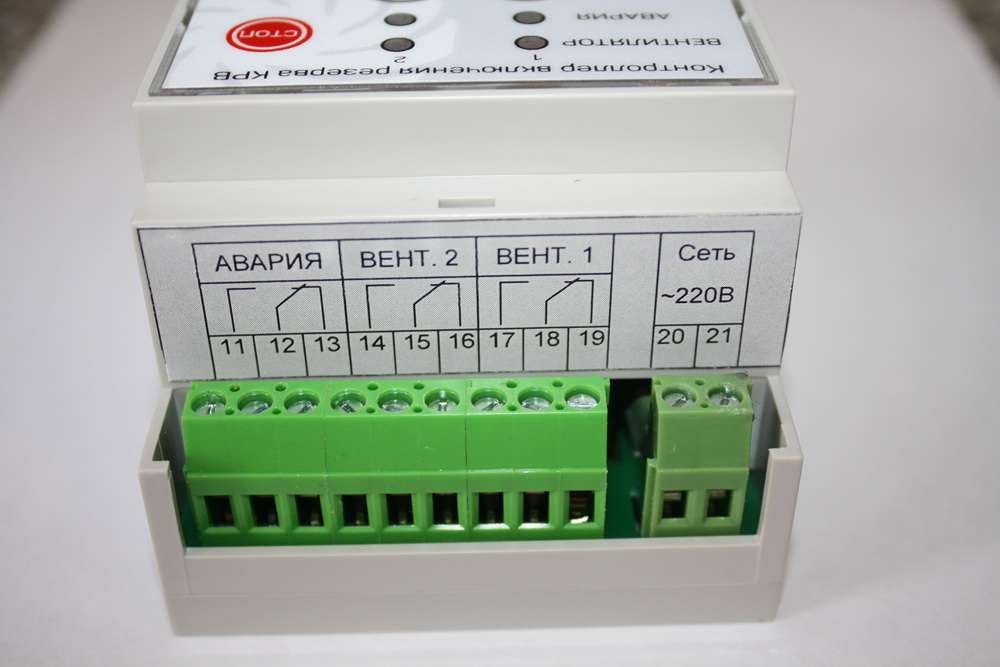

Количество релейных выходов (включая выход АВАРИЯ) | 3 |

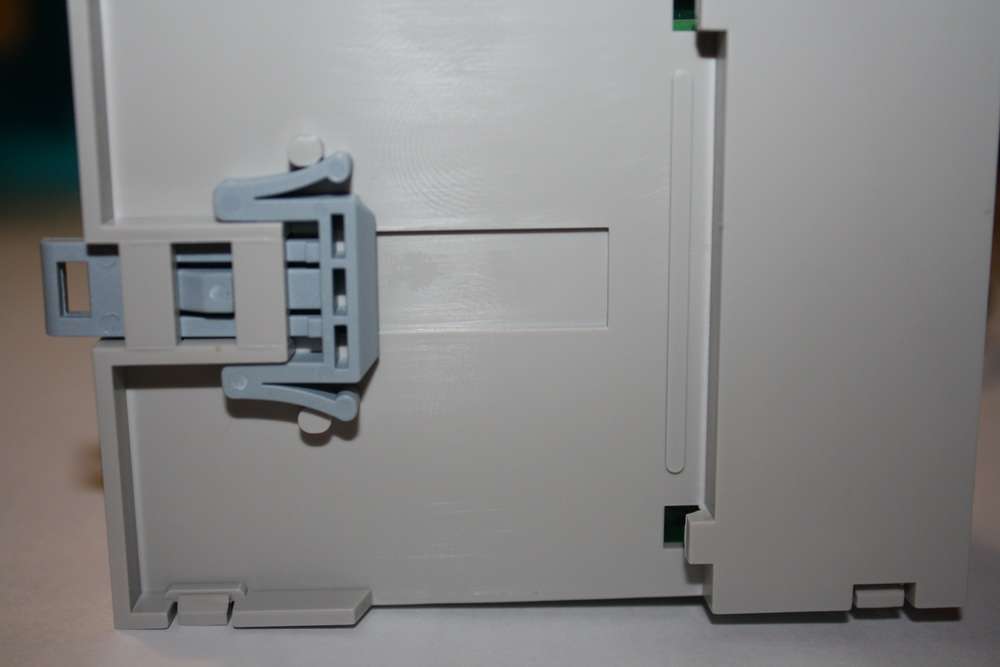

Установка | на DIN-рейку |
Максимальный ток (А) | 7 |

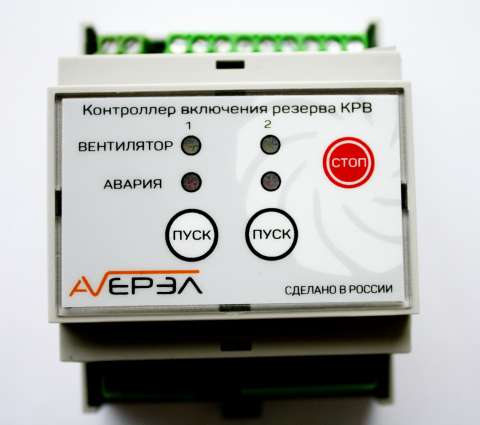

Непрерывный рабочий процесс основного и резервного вентиляторов в системе вентиляции невозможно организовать без участия микропроцессорного контроллера КР21. Микропроцессор предназначен для того, чтобы постоянно поддерживать поступление или отвод воздуха через включение резервного вентилятора в автоматическом режиме.

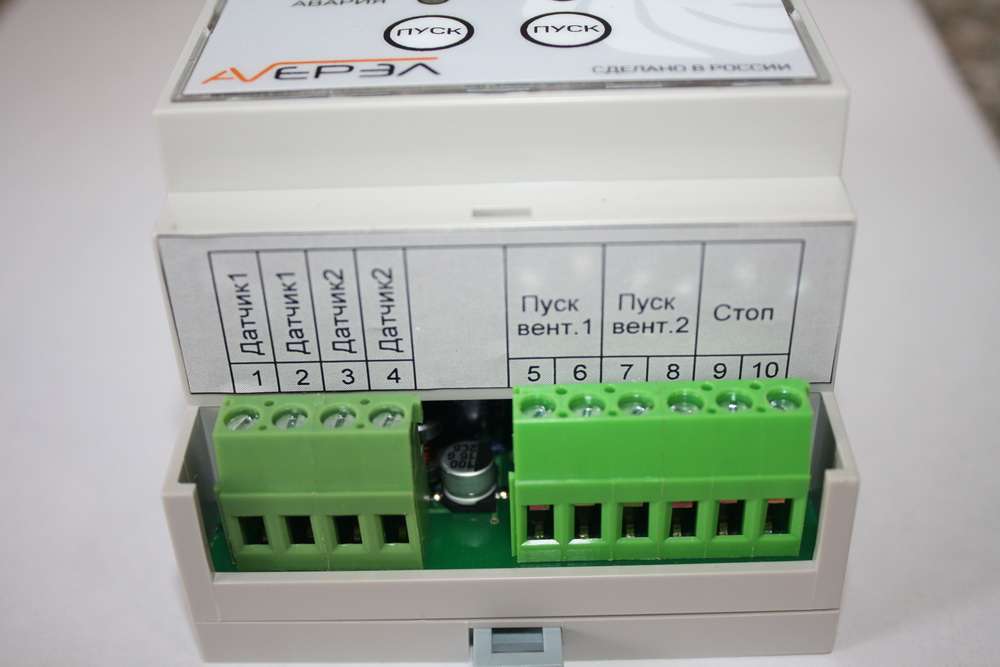

При активации кнопки «Пуск 1», «Пуск 2» к работе подключается определенный вентилятор. При запуске в работу вентилятора датчиком давления подается сигнал, который подтверждается соответствующим светодиодом в течение 30 секунд – это «Вентилятор 1» или «Вентилятор 2». При отсутствии сигнала срабатывает второй светодиод с надписью «Авария 1» или «Авария 2» и сразу же вступает в работу резервный вентилятор. Сигнал, подаваемый датчиком, может исчезнуть при включенном вентиляторе, в этом случае в течение 10 секунд резервный вентилятор должен включиться в работу в автоматическом режиме с сигналом «Авария».
Используется датчик давления серии PS500 (PS1500) или аналогичный этому по техническим характеристикам. Класс защиты отвечает степени IP20, вес контроллера – 0,16 кг. Соединяется зажимами для гибких проводов, имеющих сечение 2,5 мм2.
Остановить любой вентилятор можно кнопкой «Стоп».
