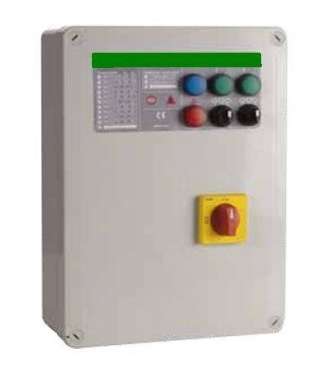

Электронный блок управления ESPA CD3 Tri/15

Шкаф управления серии CD используется для того, чтобы управлять работой насосов (1-3 насоса), которые включены в установку для повышения давления. Координирование работы насосов производится после получения сигнала от реле давления или запуском в ручном варианте. Включение насосов производится путем прямого запуска в каскадном режиме при постоянной скорости вращения валов электрических двигателей.

Шкаф обеспечен защитой от токовой перегрузки, питание представлено трехфазным напряжением до 380 В, при частоте в 50 Гц. Выполнен шкаф из стали и имеет защиту класса IP 55. Температура окружающей среды может достигать предела от –5 С до +40 С, допустимая относительная влажность не выше 50%. Шкаф должен быть установлен в хорошо проветриваемом помещении, вдали от солнечных лучей. Установить изделие можно вертикально, используя для монтажа специальные отверстия.

Установленный индикатор синего цвета показывает о присутствии в сети напряжения, зеленый индикатор сигнализирует о том, какой из насосов в работе, красного цвета индикатор сообщает о срабатывании термозащиты. Каждый насос обеспечен отдельным выключателем, который имеет два положения.
