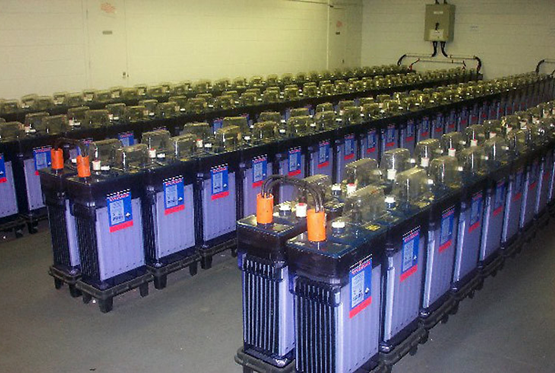

На зарядных станциях производится зарядка аккумуляторов подвижного транспортного состава.
Ввиду того, что процесс зарядки аккумуляторов сопровождается выделением водорода, зарядное помещение относится к взрывоопасным. Нижняя зона этих помещений считается не взрывоопасной.
Количество водорода, выделяющегося в процессе зарядки и саморазрядки щелочных аккумуляторов за время полной 7-ч зарядки для аккумуляторов типа ТЖН и ТКН составляет 63-217 л. Расход воздуха при температуре 30° С составляет 20-34 м3/ч.
Во всех помещениях зарядной станции предусматривается приточно-вытяжная механическая вентиляция, а в зарядном помещении дополнительно естественная вытяжная вентиляция (0,25-0,3 от объема механической вентиляции). Вытяжная вентиляция зарядного помещения должна быть обособленной и осуществляться с удалением воздуха из двух зон (к ним применяются различные требования ввиду разной категории взрывоопасности).
В связи с непрерывностью процесса необходимо иметь резервный вентилятор с соответствующей блокировкой. Приток свежего воздуха следует в основном распределить под стеллажами аккумуляторных батарей.

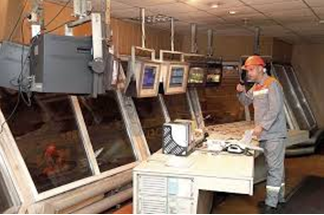

В постах управления сосредоточивается аппаратура и механизмы для контроля и управления технологическими агрегатами доменных, сталеплавильных и нагревательных печей, прокатных станов и т. д. Как правило, они размещаются в закрытых помещениях, что обеспечивает защиту операторов и аппаратуры от вредных выделений (газа, пыли и тепла), а также от шума. Однако в отдельных случаях, когда необходим широкий обзор обслуживаемого оборудования, посты управления устраивают открытыми (например, у трубопрокатных станов).
Для визуального наблюдения за процессом посты управления размещаются вблизи от оборудования, что приводит к интенсивному тепловому облучению персонала и устройств управления.
Интенсивность облучения составляет от 0,6 до 10 кал/(см2-мин), поэтому защита должна быть индивидуальной в каждом случае. Средствами защиты могут служить изоляция помещения, прозрачные экраны и др.
Проектирование комплекса мероприятий по защите помещения поста управления от теплового воздействия сводится к теплотехническому выбору ограждающих конструкций, обеспечивающих минимальный приток тепла в помещение (при этом следует стремиться к тому, чтобы внутренние поверхности ограждений имели температуру не выше 25° С), а также удалению тепла из помещения поста управления вентиляционными средствами с применением искусственного охлаждения приточного воздуха в теплый период года.
В зависимости от интенсивности облучения наиболее широко применяются три схемы вентиляции постов управления
Подача воздуха для вентиляции осуществляется через специальный патрубок, размещаемый над каждым рабочим местом, что позволяет производить регулировку выпуска воздуха индивидуально по желанию персонала. При размещении поста над осью прокатки необходимо устраивать экранирование пола в виде поддона с проточной водой или в виде теплоизолированного экрана.
Подача вентиляционного воздуха осуществляется через специальный патрубок, размещаемый над каждым рабочим местом. Забор рециркуляционного воздуха осуществляется через пол и внутренние каналы, устраиваемые в стенах, подвергающихся облучению. Двойное остекление может быть заменено одинарным теплоотражательным с обдувом его внутри помещения.
Теплотехнический расчет ограждающих конструкций постов управления заключается в выборе строительных конструкций, обеспечивающих при данной интенсивности теплового воздействия на них минимальный пропуск тепла в помещение и температуру внутренних поверхностей ограждений не выше 25° С.
Зная величину теплового облучения ограждений поста управления, температуру окружающего воздуха, выбрав строительный материал и толщину ограждения, находят температуру наружной поверхности ограждения и количество тепла, воспринимаемого ограждением.
Указанное количество тепла передается внутрь помещения поста управления конвекцией и излучением, а в окружающую среду цеха - в основном конвекцией. В соответствии с этими условиями составляется тепловой баланс.
Принятую конструкцию ограждения требуется выбрать так, чтобы была достигнута заданная температура внутренней поверхности ограждений поста управления. Для снижения теплового облучения при остеклении поверхностей постов управления целесообразно применять стекло «сталинит». Согласно экспериментальным данным, значение теплопередачи при замкнутой воздушной прослойке возрастает примерно в 2,3-2,5 раза.
