Теплоизоляция трубопроводов

Теплоизолция трубопроводов – меры, которые не только обеспечивают сохранение параметров транспортируемой среды, но и во многом отвечает за надежность и долговечность магистралей. Нельзя сбрасывать со счетов и экономическую составляющую мероприятий по теплоизоляции.

Выбор теплоизоляцонных материалов

Для тепловой изоляции трубопроводов и воздуховодов, по которым транспортируется среда, имеющая положительную температуру, следует использовать изолирующие материалы и изделия с объемной массой не более 400 кг/м3 и коэффициентом теплопроводности 0,07 ккал/(м2 -°С). Для тепловой изоляции сетей, по которым транспортируется среда с отрицательной температурой, рекомендуется применять теплоизоляционные материалы с объемной массой не более 250 кг/м3 и коэффициентом теплопроводности 0,05 ккал/(м2 ч °С).

При проектировании изоляции трубопроводов необходимо учитывать возможность проникновения транспортируемой среды на наружную поверхность и в результате этого коррозию внешней поверхности трубопровода и т. д. В этом случае необходимо принимать соответствующие меры для защиты изоляционного материала и выбирать материалы, стойкие к агрессивной среде.

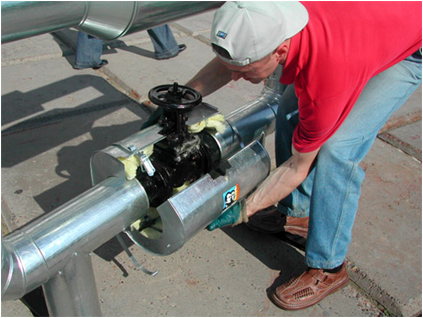

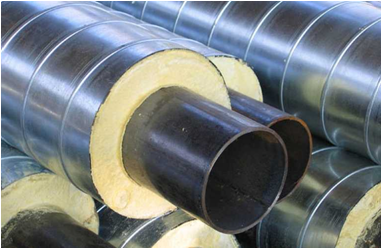

Для защиты изоляции от воздействия внешней среды, особенно при прокладке трубопроводов и воздухопроводов на улице, необходимо предусматривать специальные оболочки или защитные покрытия (окраску стойкими красителями).

Данные для расчетов

Для определения толщины изоляционного слоя трубопроводов и воздуховодов плоской или цилиндрической формы требуются

• коэффициент теплопроводности теплоизоляционной конструкции;
• коэффициент теплоотдачи от поверхности изоляции в окружающую среду;
• наружный диаметр изолируемой трубы;
• диаметр изолируемой трубы с изоляцией (принимается ориентировочно);
• полное термическое сопротивление изоляционной конструкции.

Существует разница в методиках расчета и полного термического сопротивления конструкции диаметром до 2 м и более.

Коэффициент теплоотдачи от поверхности изоляции воздуху следует принимать на открытом воздухе на уровне 3.0, от поверхности с малым коэффициентом излучения и 5-6 с большим коэффициентом излучения.

Термическое сопротивление находят по заданным потерям тепла и по нормируемым потерям тепла через изоляцию.

Экономичная толщина изоляции

Чем толще изоляция, тем меньше потери тепла, но тем она дороже. Выбор экономичной толщины изоляции производится на основании определения минимума эксплуатационных расходов в год на 1 м длины изоляции. Они складываются:

• из стоимости годовых потерь;
• годовых отчислений от стоимости изоляции на амортизацию, ремонт и обслуживание изоляции.

Величину отчислений обыкновенно выбирают среднюю для рассматриваемой отрасли; обычно она составляет 0,10 до 0,17.
