Необходимость вентиляционных установок для машины разливки чугуна

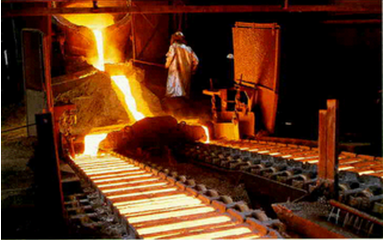

Во время разливки чугуна на разливочной машине происходит интенсивное выделение пара, тепла, а также пыли. Удаление тепла и пара осуществляется естественным путем через аэрационные устройства. Для улавливания пыли в зоне разливки чугуна необходимо предусматривать аспирацию.

Места выделения пыли:
• ковш с чугуном,
• желоб, по которому течет чугун,
• формы и место слива чугуна.

Натурные исследования, позволяют правильно оценить источники выделений и наметить необходимые мероприятия.

Характеристики среды
• Скорость конвективных токов над ковшом и местом слива чугуна в формы колеблется в пределах 1,5-3,5 м/с. Это колебание объясняется сквозным проветриванием над желобом. Температура конвективного потока 80-150° С.
• Запыленность газов над ковшом 0,4-0,6 г/м3 в начале разливки и 1,7-2,2 г/м3 в конце, над желобом 0,2-0,4 г/м3, над местом заливки форм 0,6-0,8 г/м3.
• Объем восходящих газов над ковшом 21-25 м3/с, над местом разливки чугуна 10-12 м3/с.

Во время разливки 100-т ковша в атмосферу выделяется 18-20 кг графитовой пыли, что соответствует потере 316-320 кг графита в сутки. Для улавливания пыли рекомендуется устраивать копты над ковшом и над местом слива чугуна в формы.
