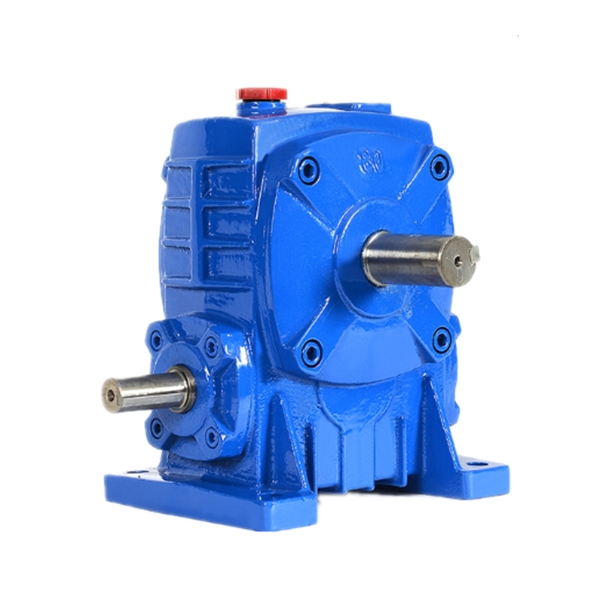

Под червячным редуктором понимается механизм, преобразующий скорость, с которой вращается вал. Преобразование происходит благодаря червячной передаче. Название такой редуктор получил благодаря червячной резьбе.
Чаще всего в промышленности и быту используются червячный редуктор, характеризующийся 1 ступенью. Но если необходимо обеспечить большое передаточное число, то потребуется редуктор с 2 ступенями или комбинированный вариант.
Положение винта редукторе с 1 ступенью может быть разным: над или под колесом. Также есть вариант расположения сбоку. Выбор типа редуктора зависит от требуемых характеристик. Например, при скорости вращения до 5 м/с используется червячный редуктор, в котором винт находится снизу колеса.
Она включает в себя червяк и колесо. При этом червяк чаще всего является ведущим звеном, а колесо – ведомым.
В червячной передаче первое соприкосновение звеньев осуществляется не в одной точке, а по линии. При этом не обязательно угол, под которым скрещиваются валы, должен быть 90 градусов, хотя такое встречается чаще всего.
Червячное колесо характеризуется ободом, который в сравнении с косозубым колесом является вогнутым. Благодаря этому увеличивается площадь контакта.
Кроме этого, такие редукторы работают без лишнего шума и отличаются плавным ходом.
Такие передачи могут быть червячными, цилиндрическими и глобоидными. Резьба у червячного винта бывает одно или многозаходной. Кроме этого она делится на правую и левую. Обычно можно встретить правую резьбу с 1-4 заходами.
Червячный редуктор используется в подъемных механизмах и некоторых видах транспорта. Также они широко используются при создании станков и прочего оборудования. Зачастую передаточное число червячной передачи находится в пределах от 8 до 90, но встречаются варианты со значением 1000 или даже больше!Но червячные редукторы характеризуются меньшим КПД, а также склонны к заеданию. При этом для создания венца червячного колеса требуется использование дорогостоящего антифрикционного материала. При этом рассматриваемые виды редукторов рекомендованы к применению при небольшой мощности.
